In der Verpackungs-, Druck- und Stanzindustrie ist eine Ausbrechform ein wichtiger und wesentlicher Bestandteil eines Stanzformsystems. Seine „Existenz“ oder sein Zweck ist für einen effizienten und sauberen Schneidprozess von grundlegender Bedeutung.
Hier ist eine Aufschlüsselung seiner Rolle und warum es unverzichtbar ist:
Nachdem die Matrizenklinge das Material (z. B. Pappe, Schaumstoff, Klebefolien usw.) durchtrennt hat, bleiben die geschnittenen Stücke und das umgebende Abfallmaterial (die Matrix oder das Skelett) oft fest auf den Matrizenklingen verkeilt. Die Hauptaufgabe der Abstreifplatte besteht darin, dieses Abfallmaterial beim Anheben der Matrize von den Matrizenmessern zu trennen und sicherzustellen, dass die guten, ausgeschnittenen Teile (das „Produkt“) auf dem Pressenbett bleiben oder sauber ausgeworfen werden.
(1) Verhindert das Anheben des Materials: Ohne eine Abstreifplatte würde das Abfallblatt an der Matrize kleben bleiben und sich mit dieser anheben, was zu Fehlausrichtungen, Doppelschnitten und Produktionsstopps führen würde.
(2) Sorgt für sauberes Abstreifen: Es übt eine gleichmäßige, kontrollierte Kraft aus, um das Abfallmaterial von den Messern zu drücken, was zu einer sauberen Trennung führt. Dies ist besonders wichtig für komplizierte Designs oder klebrige Materialien (wie Klebstoffe oder Schaumstoff).
(3) Schützt das Material: Es hält das Material während des Schneidvorgangs flach und verhindert so Falten oder Verschiebungen, was für präzise Schnitte sorgt.
Die Abziehmatrize ist eine stabile Platte (oft aus Acryl, Sperrholz oder Metall), die um die Matrizenklingen herum sitzt.
Es bewegt sich selbstständig.
Abwärtsschlag: Der Würfel senkt sich. Der Abstreifer berührt zuerst das Material und drückt es flach, bevor die Klingen durchschneiden.
Aufwärtshub: Beim Anheben der Matrize drücken Federn oder Auswerfermechanismen den Abstreifer relativ zum Matrizenblock nach unten. Durch diese Bewegung wird das Abfallmaterial von den Messern gedrückt und bleibt zurück.

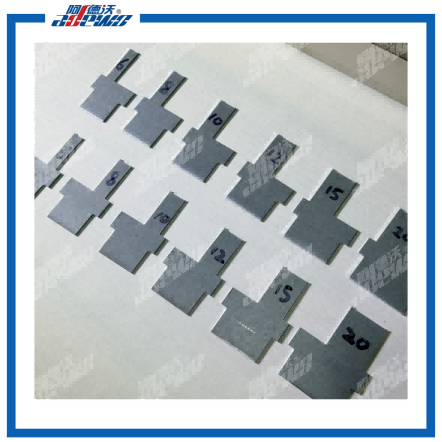

Proben:
Arbeitsvideo:
(2) Automatisches Biegen
Proben:
Arbeitsvideo:
Zusammenfassend lässt sich sagen, dass die Existenz der Abstreifplatte nicht optional ist; Es ist ein wichtiger Teil der Stanze, der die Zuverlässigkeit, Präzision und Geschwindigkeit des Stanzvorgangs gewährleistet, indem Abfallmaterial nach jedem Schnitt mechanisch entfernt wird.
