Mit der steigenden Nachfrage nach Präzisionsverarbeitung in Bereichen wie Verpackungsdruck, Pharmaverpackungen, Elektronikprodukten und hochwertigen Geschenkboxen entwickelt sich die Stanzherstellung in Richtung hoher Präzision, vielfältiger Prozesse und Automatisierung. Bei Sandwich-Matrizen, Präzisions-Elektronikmatrizen und High-End-Verpackungsmatrizen weisen herkömmliche manuelle Biege- und Kerbverfahren bestimmte Einschränkungen hinsichtlich der Verarbeitungseffizienz, der Maßhaltigkeit und der Anpassungsfähigkeit an komplexe Prozesse auf.
Die multifunktionale automatische Biegemaschine ABM-832C2 erfüllt die Anforderungen hochpräziser Stanzbearbeitung und integriert Biege-, Kerb-, Kanten-, Formschnitt- und Brückenprozesse. In Kombination mit Kerben nach mehreren Spezifikationen, automatischem Regelwechsel und einem hochpräzisen Zuführsystem bietet es eine stabilere und effizientere automatisierte Lösung für komplexe Stanzbearbeitungen.
1. Mehrere Kerbungsspezifikationen, geeignet für Präzisionsstanzen.
Der ABM-832C2 unterstützt 1 bis 4 verschiedene Kerbungskonfigurationen mit einer minimalen Punktgröße von 0,2 mm. Kerbenbreite und -tiefe können per Software eingestellt werden. Nicking-Spezifikationen können für verschiedene Matrizenstrukturen flexibel ausgewählt werden, um den Präzisions- und Konsistenzanforderungen von Präzisionsverpackungen und komplexen Matrizenstrukturen gerecht zu werden.

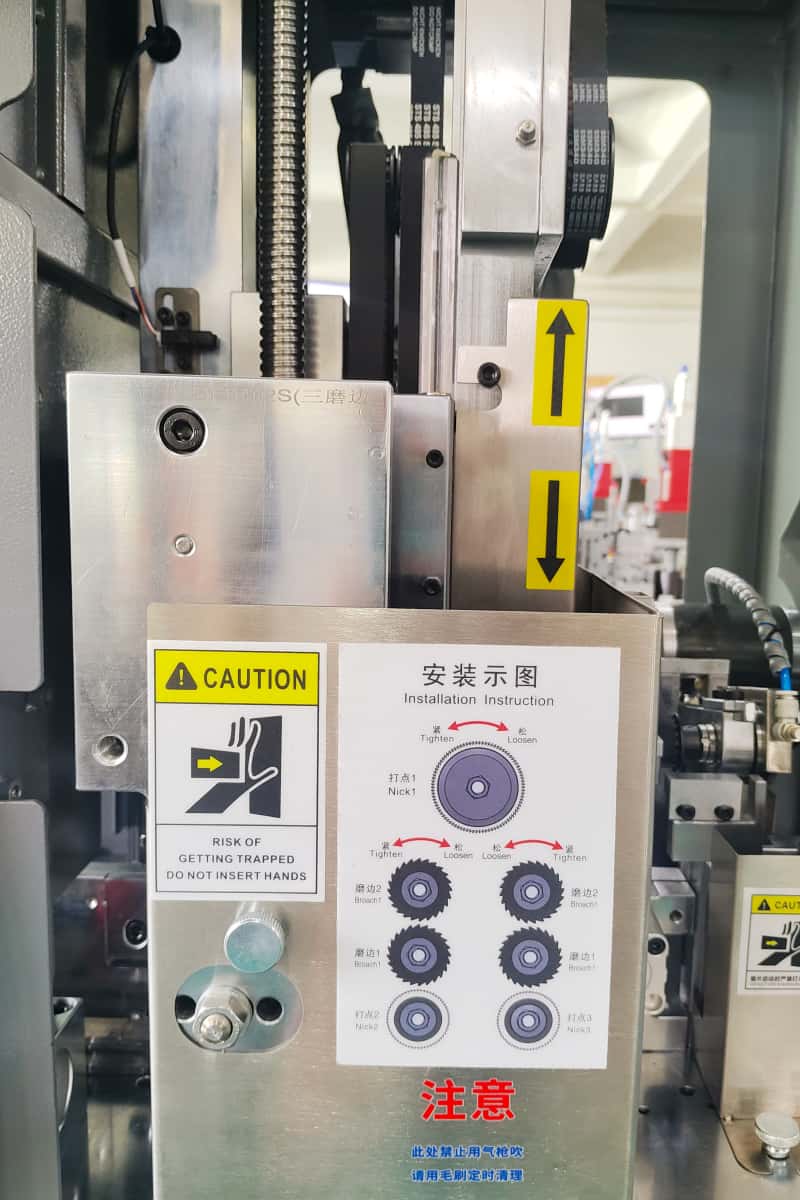

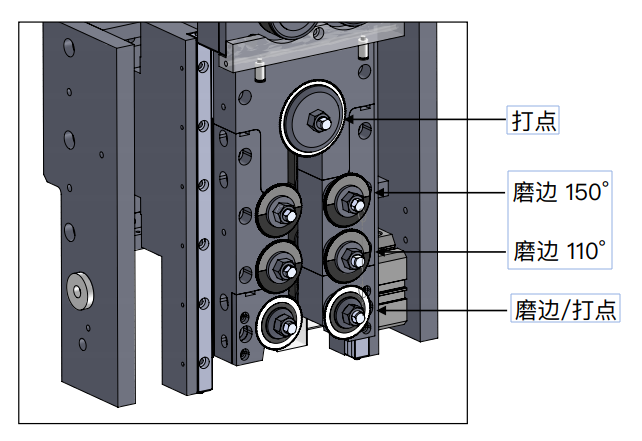

2. Schleifen von zwei/drei Gruppen zur Verbesserung der Verarbeitungsanpassungsfähigkeit

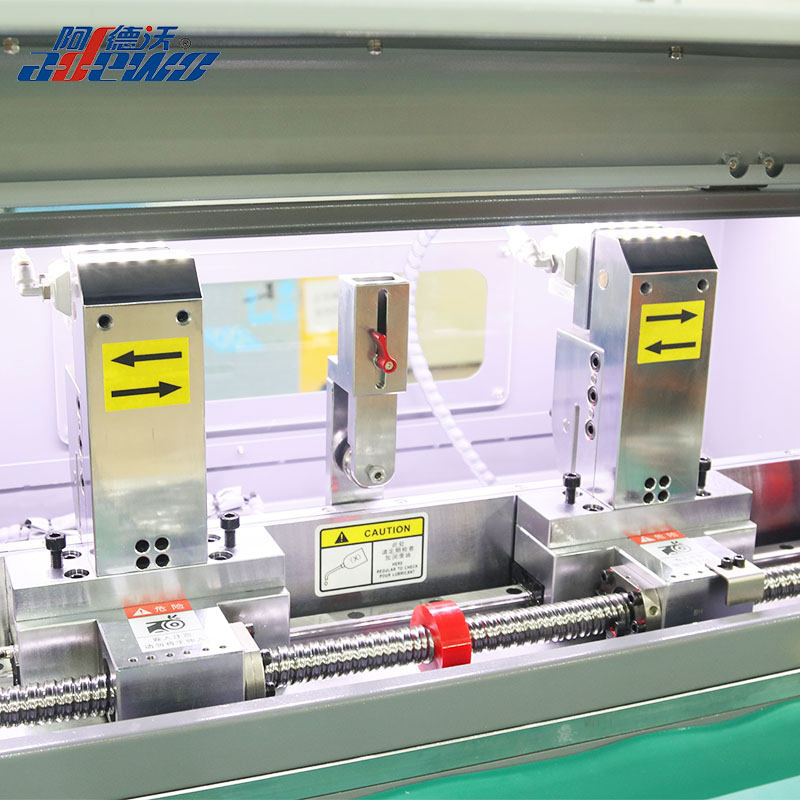

Die Ausrüstung kann mit 2 oder 3 Sätzen Räumsystemen, kombiniert mit multifunktionalen Stanzwerkzeugen, konfiguriert werden und kann für die Verarbeitung entsprechend unterschiedlicher Schneidmaterialien und Stanzverfahren konfiguriert werden. Funktionen wie Biegen, Einkerben, Räumen, Formschnitt, Brücken- und Flachschnitt sind integriert, wodurch Prozessänderungen zwischen mehreren Maschinen reduziert und die Gesamtverarbeitungseffizienz verbessert werden.
3. Automatische Regelkassette (6 Spulen)
Der ABM-832C2 kann mit einer automatischen Regelkassette ausgestattet werden, die die zentrale Konfiguration verschiedener Bearbeitungsregeln unterstützt.
Die Maschine ruft entsprechend dem Bearbeitungsprogramm automatisch die entsprechenden Schnittregeln auf, wodurch manuelle Regeländerungsvorgänge reduziert werden. Es eignet sich besonders für die kontinuierliche Mehrprozess-Formfertigung und kann den Automatisierungsgrad der Anlagen weiter verbessern.

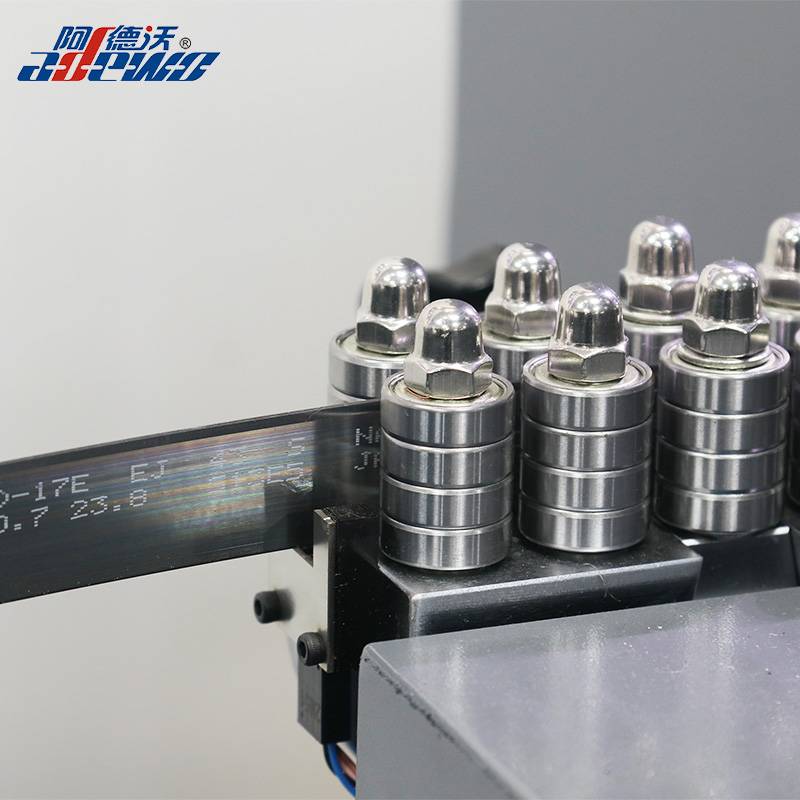

4.Vorschubgenauigkeit von ±0,03 mm, erfüllt die Anforderungen einer hochpräzisen Bearbeitung.
Das Gerät verfügt über eine automatische Zuführstruktur mit einer Zuführgenauigkeit von ±0,03 mm. Das Mindestbiegemaß vorne beträgt 1,5 mm, das Mindestbiegemaß hinten 1,0 mm. Es unterstützt Klingenhöhen von 8–32 mm und Klingenmaterialstärken von 0,45, 0,53, 0,71 und 1,05 mm und ist mit den Dateiformaten DXF und DWG kompatibel, was eine direkte Integration in digitale Stanzdesign- und Produktionsprozesse ermöglicht. Es eignet sich für verschiedene High-End-Stanzanwendungen.
5.Anwendungen:
Mit seinen Multi-Spezifikations-Markierungs-, Multigruppen-Räum- und automatischen Regeländerungsfunktionen eignet sich der ABM-832C2 vor allem für Stanzanwendungen, die hohe Präzision und Prozesskontrolle erfordern, darunter:
Sandwich-Stanzformen, Apothekenverpackungen, hochwertige Luxus-Papierschachteln-Stanzformen, hochpräzise Elektronik-Stanzformen, Zigarettenverpackungen und Tabakpapier-Stanzformen
plus alle Standardtypen:

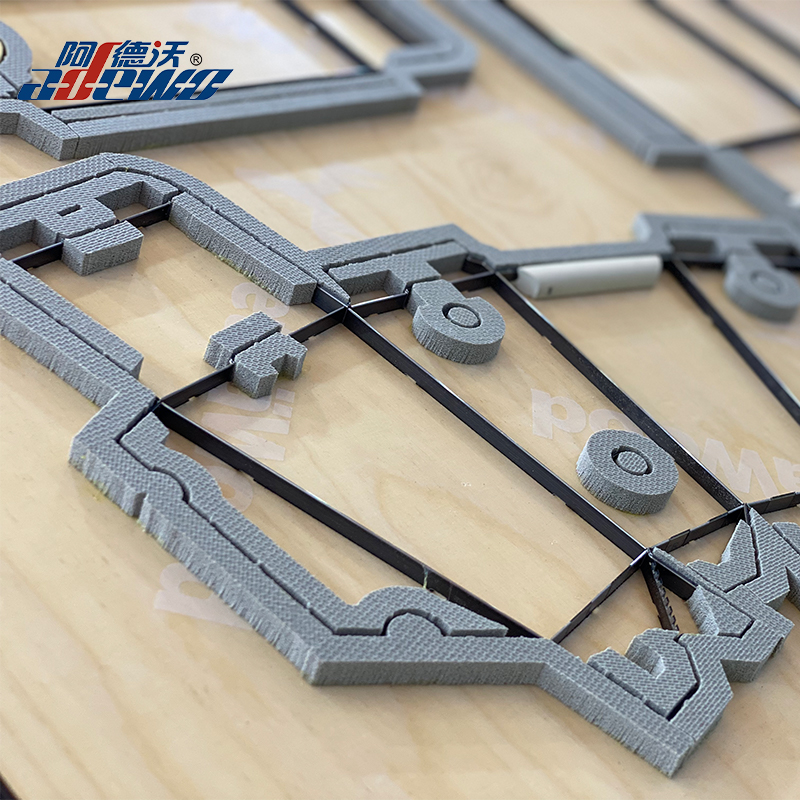

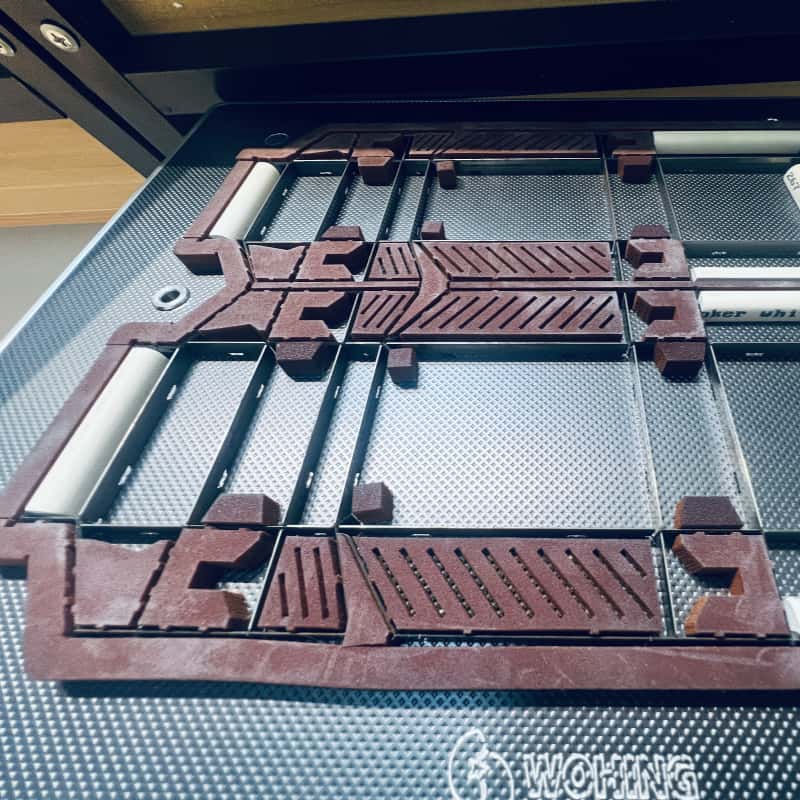

Stanzformen für Papier/Karton, Stanzformen für Dichtungen und Siegel, Thermoform-Stanzformen, Faltschachtel-Stanzformen, Etiketten-Stanzformen, Wellpappen-Stanzformen, Puzzle-Stanzformen
Für unterschiedliche Produktstrukturen können die Verarbeitungsparameter per Software angepasst werden, um eine flexiblere Stanzverarbeitung zu erreichen.
6. Technische Kernparameter
Projektparameter
Unterstützte Linealstärke: 0,45 / 0,53 / 0,71 / 1,05 mm
Unterstützte Linealhöhe: 8–32 mm
Mindestbiegemaß vorne: 1,5 mm
Mindestbiegemaß auf der Rückseite: 1,0 mm
Vorschubgenauigkeit: ±0,03 mm
Biegeebenheit: 0,2 mm
Nicking-Größenoptionen: Single/Dual/Three/Vier
Mindestkerbentiefe: 0,2 mm
Räumkonfiguration: Doppelgruppe/Dreigruppe
Automatische Regelkassette mit 6 Spulen
Unterstützte Dateiformate: DXF, DWG
Gesamtleistung: 3 kW
Geräteabmessungen: 2850 x 800 x 1600 mm
Gewicht der Ausrüstung: 540 kg
7.Förderung der Entwicklung der Stanzverarbeitung hin zu hoher Präzision und Automatisierung.
Für die Herstellung hochwertiger Verpackungen und Präzisionsstanzen muss die Ausrüstung nicht nur eine stabile Biegegenauigkeit aufweisen, sondern auch die Integration mehrerer Prozesse, schnelle Regeländerungen und Verarbeitungsflexibilität berücksichtigen.
Die ABM-832C2 integriert mehrere Stanzprozesse in einer Maschine durch mehrfaches Räumen, Kerben nach 1–4 Spezifikationen, eine automatische Regelkassette mit 6 Spulen und einen hochpräzisen Vorschub von ±0,03 mm. Es bietet automatisierte Verarbeitungsunterstützung für die Herstellung von Präzisionsstanzformen für Sandwich-Stanzungen, pharmazeutische Verpackungen, Premium-Geschenkboxen sowie Elektronik- und Zigarettenverpackungen.
Durch die Aufrüstung von einer Einzelbiegemaschine zu einer hochpräzisen automatisierten Maschine mit mehreren Prozessen erweitert die ABM-832C2 die Einsatzmöglichkeiten automatischer Biegewerkzeuge im Bereich der High-End-Gesenkherstellung weiter.
