Die manuelle Bearbeitung von Stahlstäben ist langsam, mühsam und fehleranfällig. Die Bediener messen jedes Teil manuell, tauschen die Werkzeuge wiederholt aus und verschrotten häufig Material aufgrund ungenauer Schnitte. Das kostet Zeit und Geld.

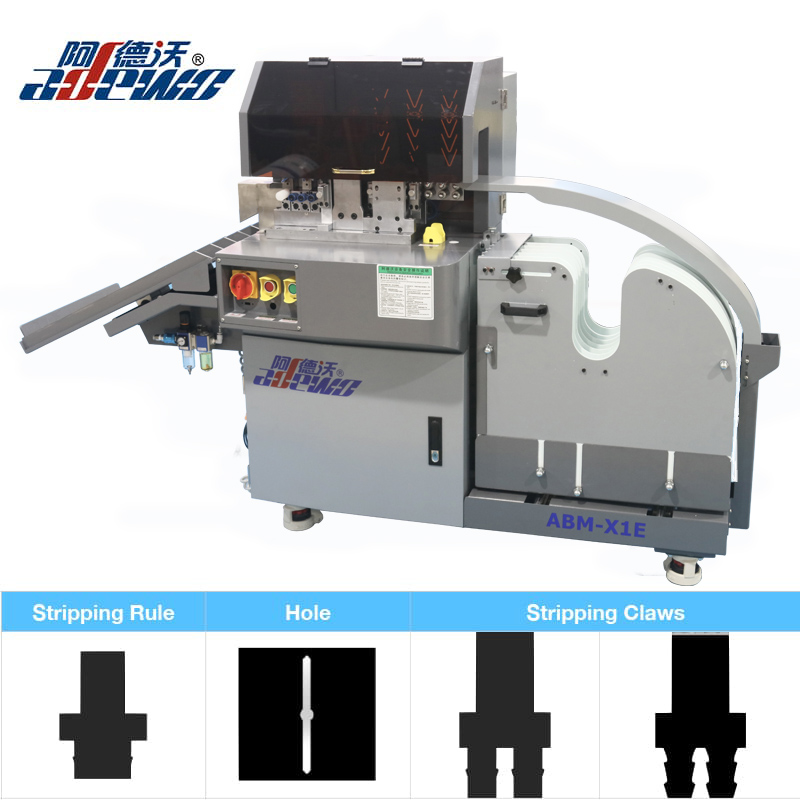

Das ABM-XIE automatisiert den gesamten Job. Seine Software erkennt die Längen der Maßstäbe automatisch, während servoangetriebene Werkzeuge das Schneiden, Überbrücken und Perforieren mit gleichbleibender Präzision durchführen. Der Wechsel erfolgt schnell und die Maschine unterstützt ein breites Spektrum an Linealgrößen.
| Regelstärke |
0,71 / 1,05 / 1,42 mm |
| Regelhöhe |
22 – 60 mm |
| Werkzeugsysteme |
3 Werkzeuge: Überbrücken, Schneiden, Lipping, beidseitige Brücke 4-Werkzeug: fügt Perforation hinzu |
| Optionale Funktionen |
Cut Crease, Conner Cut, 4pt/8pt Rilllinie, Abisolierlinie |
Automatische Längensortierung– Software identifiziert Regellängen, kein manuelles Messen.
Einstellbare Breite– Perforations- und Schnitt-Rill-Einstellungen per Software programmierbar.
Unabhängiges Schnellwechselwerkzeug– Jedes Werkzeug lässt sich in wenigen Minuten austauschen, es sind keine besonderen Fähigkeiten erforderlich.
Kassette mit mehreren Regeln– fasst bis zu 7 Spulen, beschleunigt den Wechsel und erhöht die Sicherheit.
Zweisprachige Software– Englisch/Chinesisch-Schnittstelle, speichert Auftragsrezepte und Diagnosen.
Kompakte Stellfläche– spart Stellfläche, erschwinglich für Geschäfte jeder Größe.
Die Herausforderung
Bei Pharma- und Kosmetikverpackungen handelt es sich häufig um mehrere SKUs mit unterschiedlichen Abmessungen, kindersicheren Funktionen und Aufreißstreifen innerhalb einer einzigen Bestellung. Diese Aufträge mit hohem Mix und kleinen Auflagen erfordern häufige Setup-Änderungen und präzise Regellängen. Manuelle Messungen und wiederholter Werkzeugwechsel erhöhen das Risiko von Fehlern und Materialverschwendung.
Die ABM-XIE-Lösung
Automatisierte Längensortierung – die Software liest Regellängen direkt aus der CAD-Datei und reduziert so die manuelle Messung und Einrichtungszeit.
Perforation mit 4 Werkzeugen – sorgt für saubere, gleichmäßige Aufreißlinien für Blisterverpackungen oder leicht zu öffnende Klappen; Die optionale Cut-Rill-Funktion verhindert das Platzen von Fasern auf beschichteten Platten.
Schneller Kassettenwechsel – vorgeladene Spulen ermöglichen einen nahtlosen Wechsel zwischen den Regelstärken (z. B. 0,71 mm für dünne Kartons, 1,05 mm für stabilere Hüllen).
Die Herausforderung
Hersteller von Wellpappschachteln stehen vor der Nachfrage nach langlebigen und dennoch leicht faltbaren Verpackungen. Dicke, doppelwandige oder dreiwandige Platten erfordern höhere Rilllinien und tiefere Überbrückungen, um Risse zu vermeiden. Auch das Entfernen von Abfall aus Schlitzen und Handlöchern kann zu Produktionsunterbrechungen führen.
Die ABM-XIE-Lösung
Unterstützung für hohe Maßstäbe und beidseitige Überbrückung – nimmt Maßstäbe mit einer Höhe von bis zu 60 mm auf und erzeugt symmetrische Kerben, die die Belastung gleichmäßig verteilen und so das Risiko eines Platzens des Trägermaterials beim Falten verringern.
Option zum Abisolieren des Lineals – entfernt Abfallmatrix während der Line-Verarbeitung und trägt so dazu bei, das manuelle Entfernen von Rückständen aus Ausschnitten zu minimieren.
Multi-Spulen-Kassette – fasst bis zu 7 Spulen schweres Lineal (z. B. 1,42 mm dick), was den direkten Umgang mit scharfen Materialien reduziert und einen sichereren und schnelleren Wechsel zwischen Box-Stilen ermöglicht.
Die Herausforderung
POP-Displays zeichnen sich häufig durch komplexe, nicht rechteckige Designs mit gebogenen Paneelen, ineinandergreifenden Laschen und abgewinkelten Sockeln aus. Diese Strukturen erfordern möglicherweise mehrere Regelfunktionen – Eckschnitte, Schnittfalten und Kanten – auf demselben Satz, was traditionell mehrere separate Maschinen oder manuelle Bearbeitungsschritte erfordert.
Die ABM-XIE-Lösung: Eckschnittintegration – schneidet Ecken während der Regelverarbeitung ab, wodurch ein zweiter Kerbungsvorgang nicht mehr erforderlich ist und die Ausrichtung auf das Design des Displays verbessert wird. Kombiniertes Schnitt-Rill- und Kantenschneiden – unabhängige Werkzeugköpfe ermöglichen die Anwendung beider Funktionen in einem Durchgang und sorgen so für glatte, störungsfreie Montagefalten. Kompaktes Design für Prototyping – geringer Platzbedarf und schnelle Einrichtung ermöglichen die interne Musterproduktion, sodass Designteams iterieren können, ohne sich auf externe Werkzeugbauer verlassen zu müssen.
Die Herausforderung
Die Etikettenproduktion erfordert höchste Präzision. Perforationen für Abreißabschnitte müssen genau kalibriert sein – zu schwach und das Etikett reißt vorzeitig; zu stark und der Benutzer hat Mühe, es zu trennen. Faltetiketten (z. B. Broschürenetiketten) erfordern feine Knicklinien, die weder die Tinte noch die Beschichtung beschädigen. Für diese heiklen Aufgaben mangelt es der Standardausrüstung häufig an der Möglichkeit zur Feineinstellung.
Die ABM-XIE-Lösung
Software-einstellbare Perforationsbreite – Bediener stellen den gewünschten Spalt per Software ein; Der Servomotor passt den Schnitthub entsprechend den Substrateigenschaften an.
4pt/8pt-Rillmaßoption – erzeugt schmale, flache Falten, die die Belastung von Tinte und Beschichtung reduzieren, besonders vorteilhaft für druckempfindliche Etiketten mit starker Deckkraft.
Integration von Abstreifregeln – konfiguriert, um Abfallmatrix automatisch zu entfernen und so manuelle Reinigungsschritte zu reduzieren.
Das ABM-XIE automatisiert die Regelverarbeitung und reduziert so die Rüstzeit und Materialverschwendung bei einer Vielzahl von Verpackungsanwendungen – von Faltschachteln bis hin zu Etiketten. Seine flexible Werkzeugkonfiguration und intelligente Software machen es zu einer praktischen Wahl für Geschäfte jeder Größe.
Wenn Sie mehr erfahren möchten, können Sie gerne eine Demo anfordern oder uns Ihre Stellenbeschreibungen für eine maßgeschneiderte Beurteilung zusenden. Unser Team hilft Ihnen gerne bei der Bewertung, wie der ABM-XIE zu Ihren Produktionsanforderungen passt.
