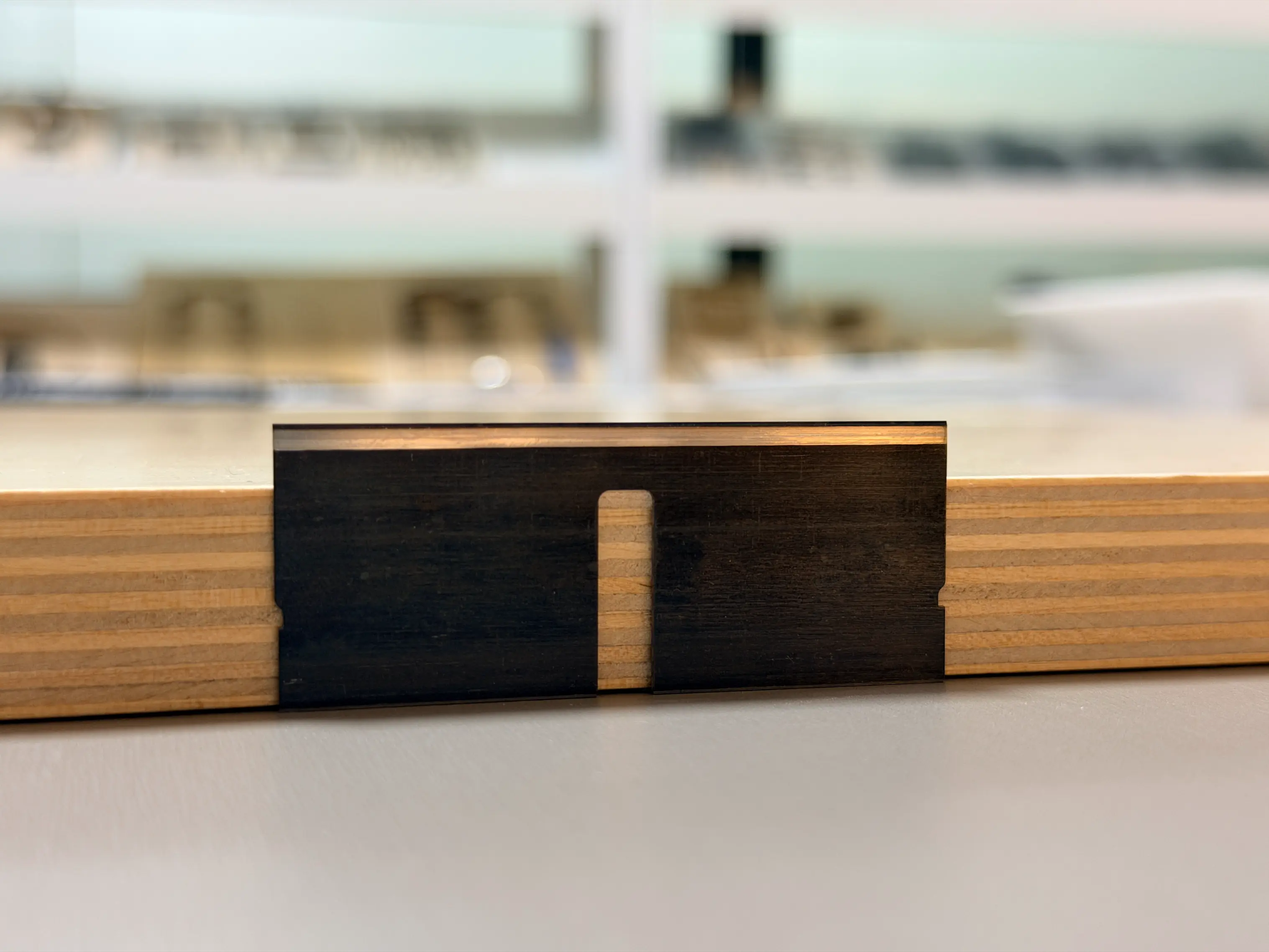

Was ist eine Brücke im Formenbau?
Bei der Herstellung von lasergeschnittenen Stanzplatten muss die gesamte Struktur nach dem Schneiden der Stanzplatte verbunden bleiben und eine ausreichende Festigkeit für Montage und Produktion aufweisen.
Als Verbindungspunkte werden die Verbindungspunkte zwischen verschiedenen Abschnitten der Matrizenplatine bezeichnetBrücke.
Eine richtig gestaltete Brücke trägt dazu bei, die allgemeine Stabilität des Stanzbretts aufrechtzuerhalten und stellt sicher, dass die Schneid- und Rilllinien während des Betriebs in der richtigen Position bleiben.
Hauptfunktionen von Brücken in Stahlmaßstäben
1. Bewahren Sie die Stärke und Integrität des Vorstands
Beim Laserschneiden der Stanzform entstehen viele Schnittlinien und Öffnungen.
Ohne die richtige Brückenkonstruktion kann sich die Stanzplatte in verschiedene Abschnitte aufteilen, was den Zusammenbau und die Handhabung erschwert.
Brücken helfen:Behalten Sie die Stanzplatte als eine vollständige Struktur bei
2. Halten Sie die Stahlmaßstäbe in der richtigen Position
Brücken tragen auch dazu bei, die Position aufrechtzuerhalten:
Schnittregeln
Regeln schärfen
Dadurch wird verhindert, dass sich die Regeln aufgrund äußerer Kräfte während der Matrizenmontage und des Stanzvorgangs bewegen.
Arten von Brücken nach Breite
Die Brückenbreite wird normalerweise entsprechend der Matrizenanwendung und dem Schneidmaterial ausgewählt.
①Große Brücke
Breite: 6–10 mm
Große Brücken werden häufig verwendet für:
②Mittlere Brücke
Breite: 2–5 mm
Mittlere Brücken werden häufig verwendet für:
③Kleine Brücke
Breite: Unter 2 mm
Kleine Brücken werden verwendet für:
Kurze Schnitt-/Rilllinien
Wie werden Brücken im Formenbau hergestellt?
Nachdem sie die Bedeutung von Brücken verstanden haben, fragen sich viele Formenbauer vielleicht:
Mit welcher Ausrüstung lassen sich Brücken aus Stahlstahlwerkzeugen herstellen?
Traditionell wurden Brücken mit einer manuellen Brückenmaschine (Manual Notcher) hergestellt.
Mit der Entwicklung der Automatisierungstechnik können moderne automatische Biegemaschinen die Brückenbearbeitung jedoch effizienter und genauer durchführen.
Es gibt hauptsächlich drei gängige Methoden zum Brückenbau:
Eine manuelle Brückenmaschine ist eines der traditionellen Werkzeuge im Stanzformenbau.
Der Bediener positioniert das Stahlmaß manuell und drückt auf das Brückenwerkzeug, um die erforderliche Verbindung herzustellen.
Vorteile:
✔ Geringe Investitionskosten
✔ Geeignet für gelegentliche Brückenbearbeitung
Einschränkungen:
Der manuelle Brückenbau hängt jedoch stark von der Erfahrung des Bedieners ab.
Zu den Herausforderungen gehören:
Es eignet sich eher für die Produktion kleiner Stückzahlen oder einfache Werkzeuganwendungen.

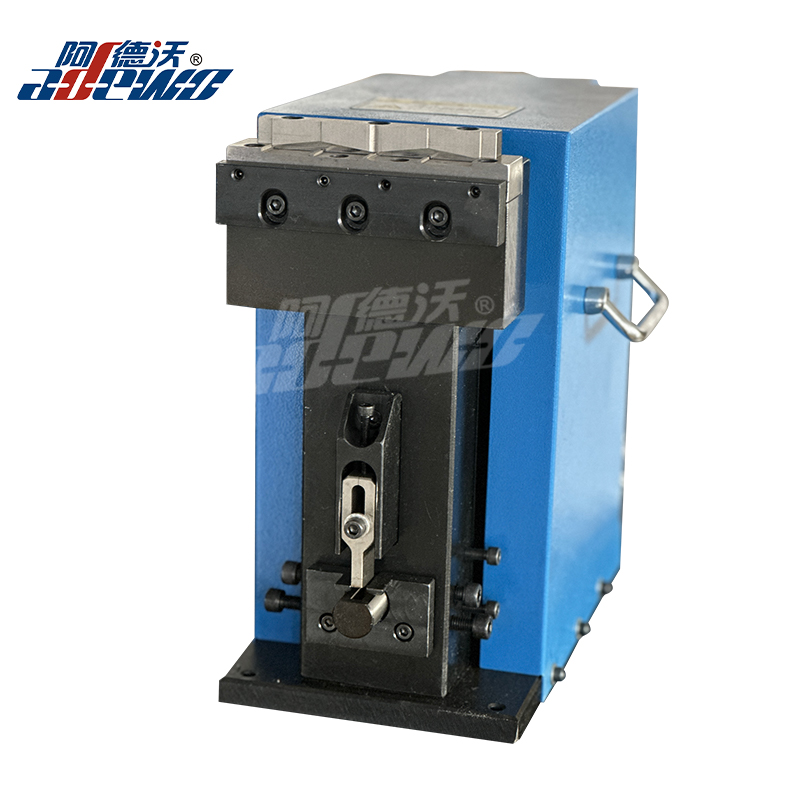

2. Pneumatische Brückenmaschine
Eine pneumatische Brückenmaschine nutzt Druckluft, um Brücken auf Stahlmaßstäben zu erstellen.
Im Vergleich zu manuellen Werkzeugen bietet es eine stärkere und stabilere Verarbeitung.
Vorteile:
✔ Konsistenterer Druck
✔ Reduzierter Bedieneraufwand
✔ Geeignet für die wiederholte Brückenbearbeitung
Pneumatische Brückenmaschinen werden häufig in Formenbaubetrieben eingesetzt, die eine höhere Effizienz als die manuelle Bearbeitung erfordern.
Einschränkungen:

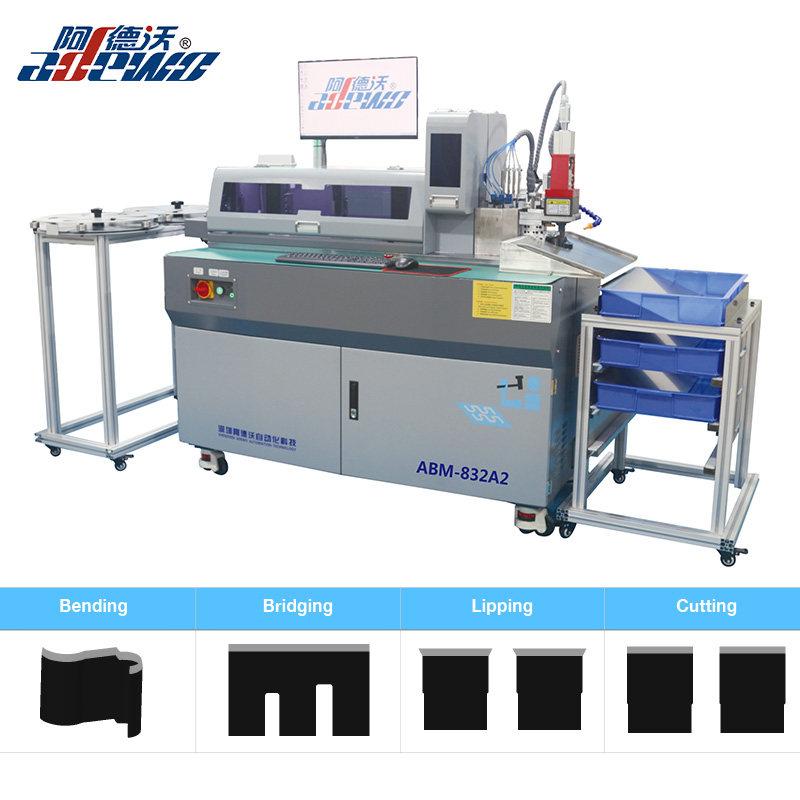

3. Automatische Regelbiegemaschine mit Brückenfunktion
Moderne automatische Biegemaschinen integrieren die Brückenbearbeitung in den automatischen Produktionsablauf.
Die Maschine kann verarbeiten:
Weitere Sonderfunktionen
entsprechend der Stanzzeichnung.
Vorteile der Herstellung von Brücken mit einer automatischen Biegemaschine
1. Höhere Genauigkeit
Die Maschine verarbeitet Brückenpositionen automatisch entsprechend den Konstruktionsdaten.
Vorteile:
✔ Genaue Brückenposition
✔ Gleichbleibende Brückengröße
✔ Verbesserte Matrizenqualität
2. Höhere Produktionseffizienz
Anstatt zwischen verschiedenen Maschinen zu wechseln, können Bediener mehrere Prozesse an einer Maschine durchführen.
Dies reduziert:
3. Mehrere Funktionen in einer Maschine
Im Vergleich zu herkömmlichen Brückenmaschinen können moderne automatische Biegemaschinen mehrere Vorgänge kombinieren:
Dies bietet eine umfassendere Lösung für den modernen Formenbau.
Warum entscheiden sich immer mehr Stanzformenhersteller für automatische Biegemaschinen?
Da Verpackungsdesigns immer komplexer werden und Kunden eine schnellere Lieferung fordern, benötigen Stanzformenhersteller Geräte, die sowohl die Effizienz als auch die Qualität verbessern können.
Eine automatische Bandbiegemaschine stellt nicht nur Brücken her, sondern bietet auch eine Komplettlösung für die Verarbeitung von Stahlbandlinien.
Für Unternehmen, die ihre Produktionskapazitäten für Formen verbessern möchten, wird die Automatisierung zu einem wichtigen Schritt in Richtung:
