Was ist Perforation beim Formenbau?
Perforation ist ein wichtiges Verfahren zur Stanzformherstellung, mit dem kontrollierte Aufreißlinien, Öffnungsmerkmale und leicht trennbare Abschnitte in Verpackungen und Druckerzeugnissen erzeugt werden.
Im Gegensatz zu einem herkömmlichen Schneidelineal, das kontinuierlich durch das Material schneidet, besteht ein Perforationslineal aus einer Reihe von Schneidezähnen und Lücken.
Dadurch bleibt das Material verbunden und kann bei Bedarf leicht abgerissen oder geöffnet werden.

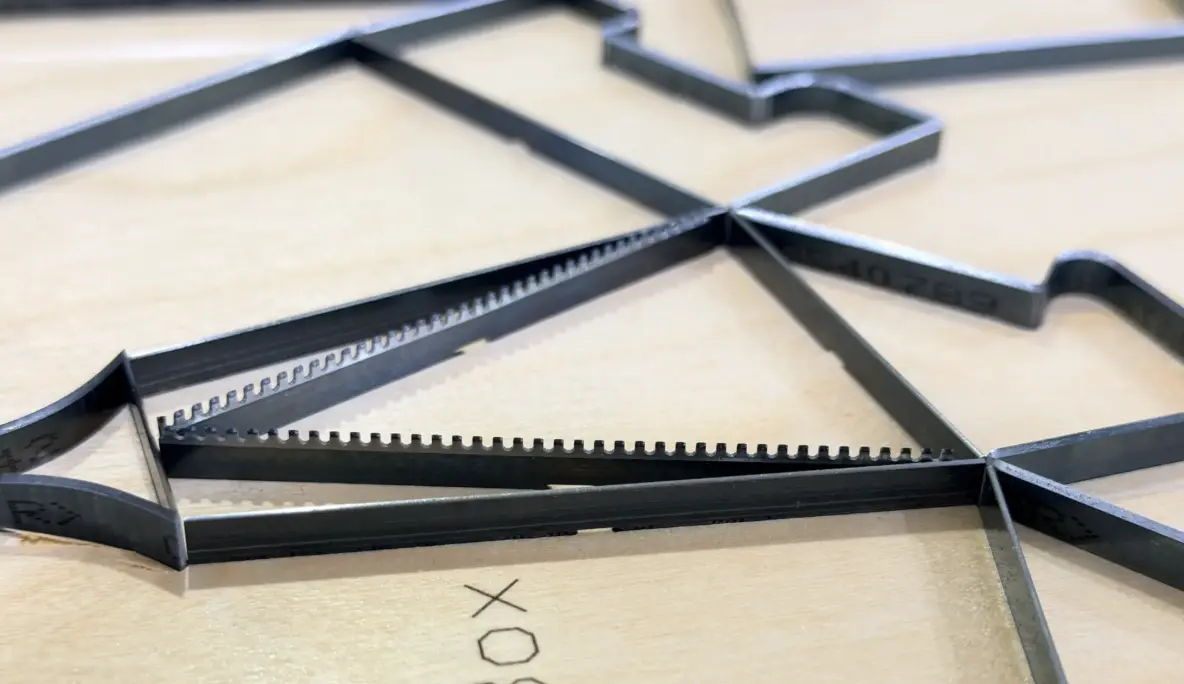

Bei der Herstellung von Stahlstanzformen wird Perforation üblicherweise mit Schneiden und Rillen kombiniert, um funktionelle Verpackungen wie Faltschachteln, Wellpappschachteln, Etiketten, Tickets, Coupons und andere Produkte auf Papierbasis herzustellen.
Was ist eine Perforationsregel?
Ein Lochmaßstab, auch Lochmaßstab genannt, ist ein Spezialstahlmaßstab mit unterbrochener Schneide.
Anstelle einer durchgehenden scharfen Kante weist das Lineal abwechselnde Zähne und Zwischenräume auf.
Wenn die Matrize gegen das Material gedrückt wird, schneiden die Zähne durch das Substrat, während die Zwischenräume kleine ungeschnittene Abschnitte hinterlassen.
Das Ergebnis ist eine kontrollierte Schnittlinie, die später auseinandergerissen werden kann.
Zum Beispiel:
Kontinuierliches Schneiden:
────────────
Zähnung:
— — — — — — —
Wozu dient die Perforation bei der Herstellung von Stanzformen?
Perforation wird hauptsächlich verwendet, wenn ein Produkt entlang einer kontrollierten Linie geöffnet, gerissen, getrennt oder gefaltet werden muss und gleichzeitig eine ausreichende Festigkeit während der Produktion, des Transports und der Handhabung aufrechterhalten werden muss.
Typische Anwendungen sind:
1. Leicht zu öffnende Verpackung

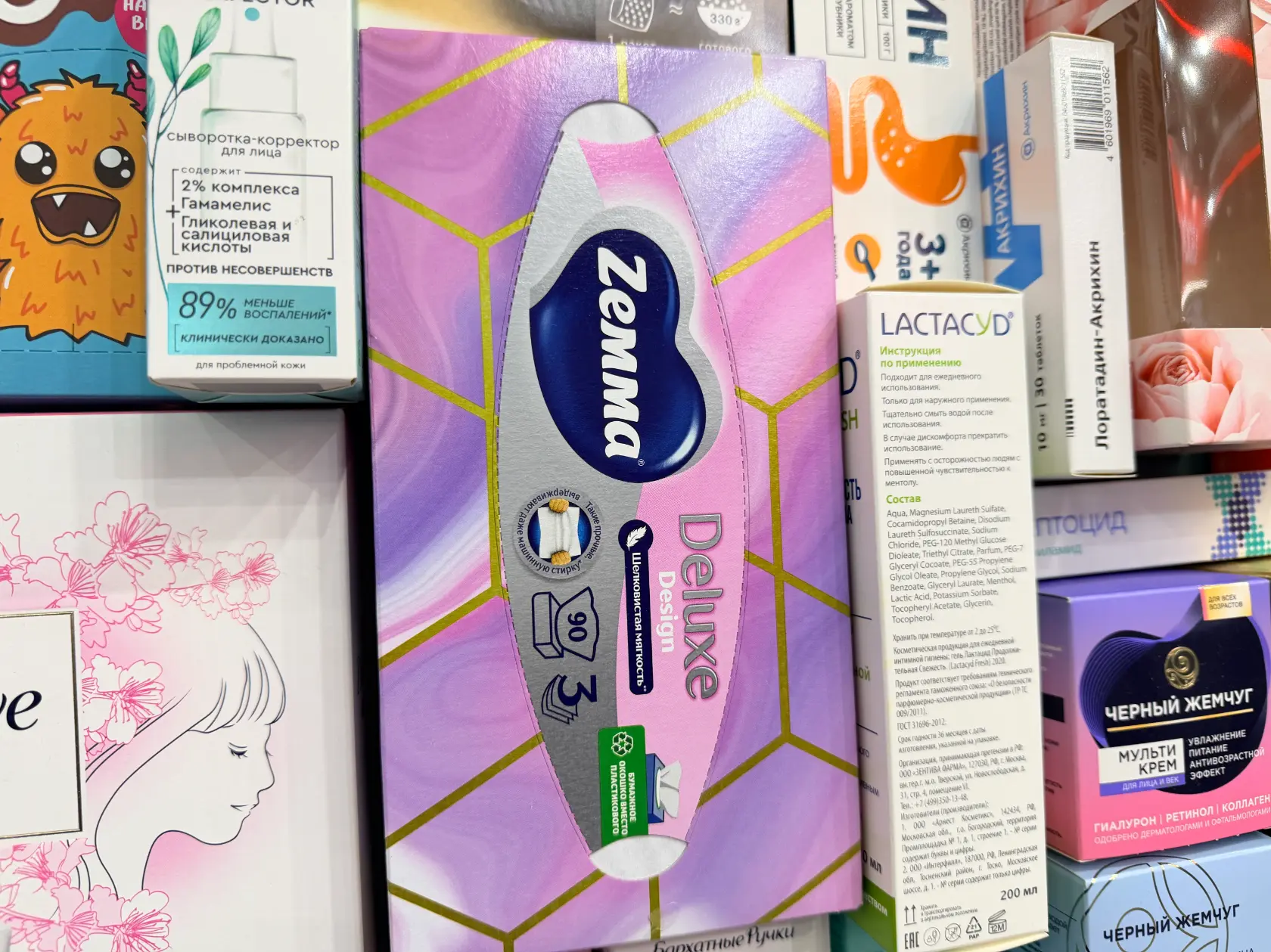

Perforation kann einen leicht zu öffnenden Bereich auf Kartons, Schachteln, Tüten und anderen Verpackungen schaffen.
Der Verbraucher kann ohne Schere oder Messer entlang der Perforationslinie aufreißen. Dies ist insbesondere bei Convenience-Verpackungen und Aufreißkartons sinnvoll.
2. Abreißabschnitte
Perforationen werden häufig verwendet für:
3. Faltschachteln
Bei der Herstellung von Verpackungsstanzen kann Perforation mit Schneid- und Rilllinien kombiniert werden, um funktionellere Kartonstrukturen zu schaffen.
Ein einzelner Würfel kann enthalten:
Dadurch können mehrere Arbeitsgänge in einem Stanzvorgang durchgeführt werden.

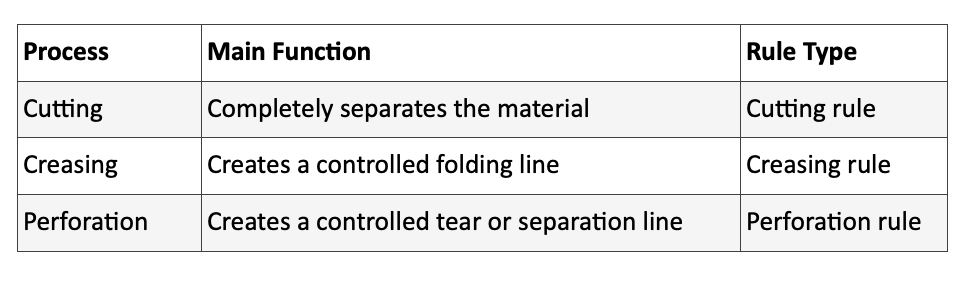

Perforieren vs. Schneiden vs. Rillen
Es ist wichtig, Perforation vom gewöhnlichen Schneiden und Rillen zu unterscheiden.
Wie funktioniert Perforation?
Das Grundprinzip ist einfach:
Schnitt + Spalt = Kontrollierter Riss
Wenn die Stanzpresse Druck ausübt, dringen die Zähne des Lochlineals in das Material ein. Die Lücken bleiben ungeschnitten und halten das Blatt oder Paket zusammen.
Wenn später entlang der Perforationslinie Kraft ausgeübt wird, bricht das verbleibende Material von einer Perforation zur nächsten nach und nach.
Die Leistung einer Perforation hängt von mehreren Faktoren ab:
Daher gibt es keine einzelne Perforationsspezifikation, die für jede Anwendung geeignet ist.
Regel und Steigung sollten je nach Material und erforderlicher Reißfestigkeit gewählt werden.

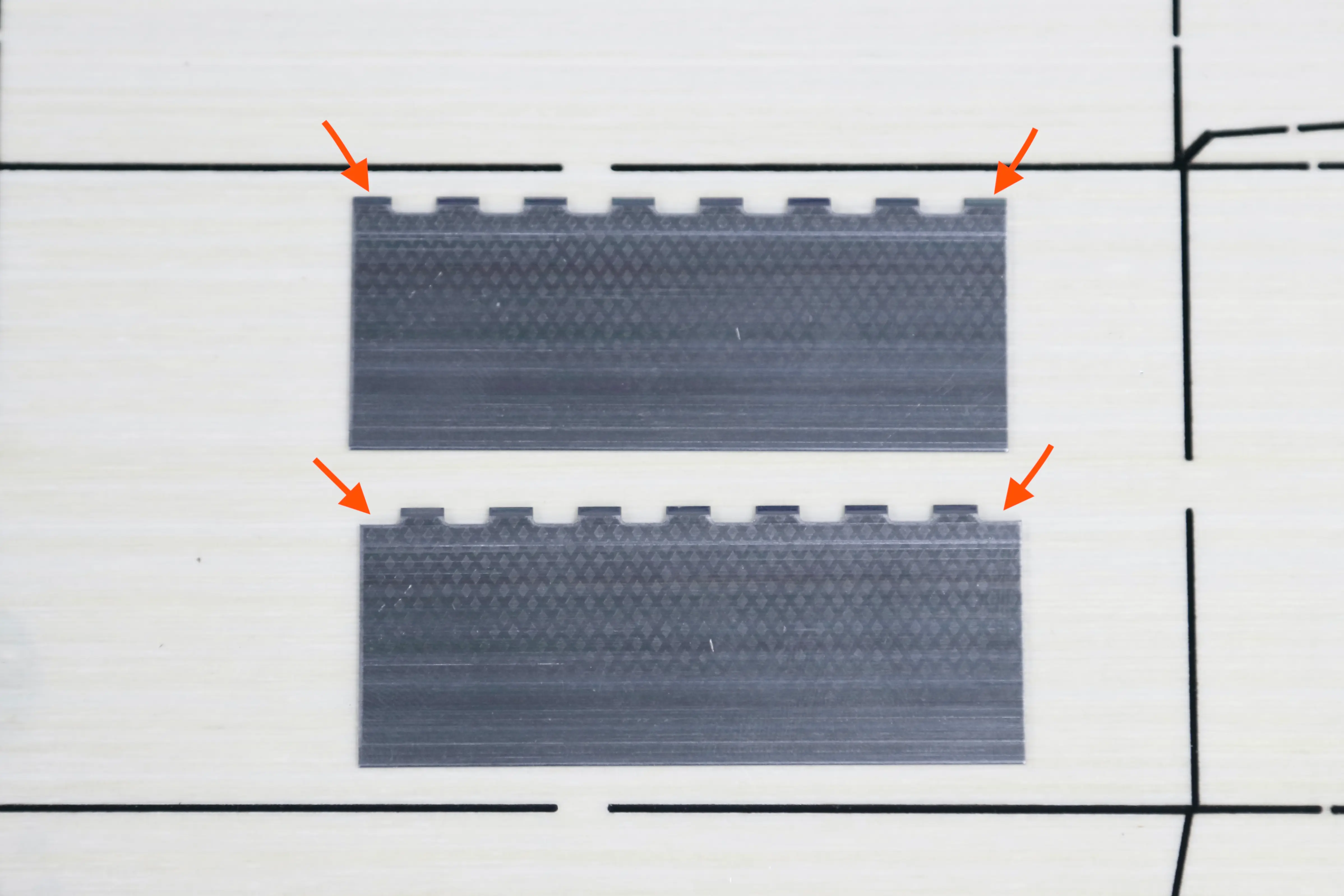

Was ist der Perforationsabstand?
Der Perforationsabstand beschreibt das sich wiederholende Muster des Schneidzahns und der Lücke.
Eine Perforationsspezifikation kann beispielsweise wie folgt ausgedrückt werden:
3 mm Schnitt / 1 mm Spalt
Das bedeutet, dass das Lineal 3 mm lang schneidet und dann vor dem nächsten Schneidabschnitt einen 1 mm langen Abschnitt unbeschnitten lässt.
Durch Ändern des Verhältnisses zwischen Schnitt und Spalt verändert sich die Stärke der Perforationslinie.
Kleinere Lücken
Ein kleinerer Spalt führt im Allgemeinen zu einer schwächeren Aufreißlinie, die leichter zu trennen ist.
Größere Lücken
Ein größerer ungeschnittener Abschnitt sorgt im Allgemeinen für eine größere Festigkeit und trägt dazu bei, dass die Verpackung während der Handhabung und des Transports intakt bleibt.
Die richtige Spezifikation hängt jedoch vom Untergrund und der Anwendung ab. Perforationshersteller bieten unterschiedliche Zahn-Lücken-Kombinationen für unterschiedliche Materialien und Anwendungen an.
Mit welcher Maschine werden Perforationslinien erstellt?
Für die Herstellung von Perforationen im Stanzformenbau gibt es zwei gängige Maschinenlösungen:
Rillschneidemaschinen und automatische Linealbiegemaschinen.

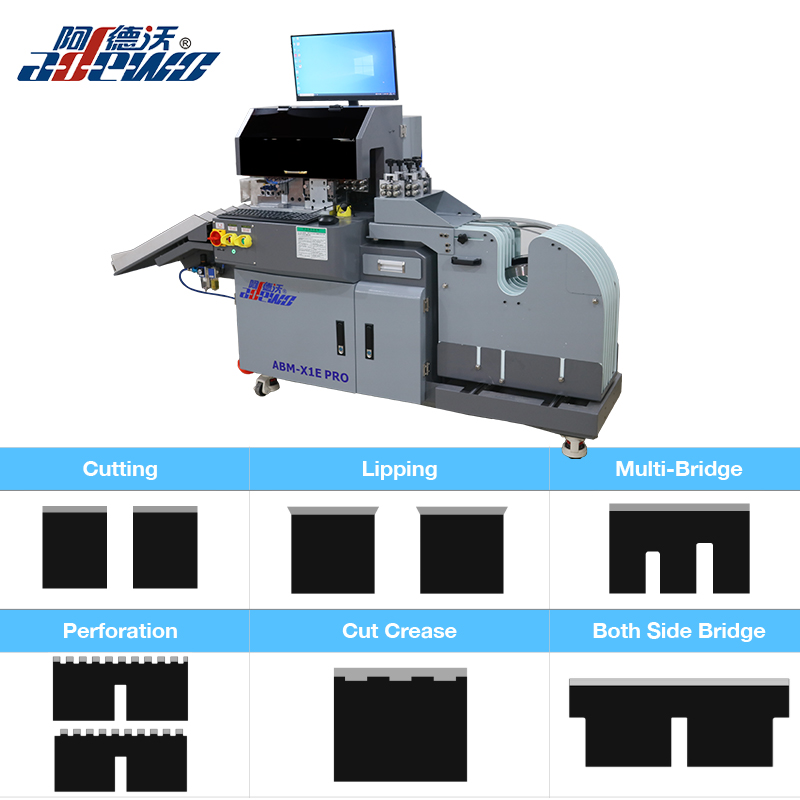

Die ADEWOX1E PRODie Rillschneidemaschine ist eine ideale Lösung für die Herstellung von Perforationslinien in verschiedenen Breiten und nicht standardmäßigen Spezifikationen.
Flexible Perforationsmaßstäbe
Die Mindestperforationsgröße beträgt 1 mm.
Mit der Software X1E PRO können Bediener ganz einfach die erforderliche Bearbeitungsbreite entsprechend unterschiedlicher Produktionsanforderungen einstellen.
Eine 1-mm-Perforation kann mehrfach verarbeitet werden, um breitere Spezifikationen zu erzeugen, z. B. 2 mm, 3 mm, 4 mm und mehr.
Für Stanzformenhersteller, die häufig eine bestimmte Größe verwenden, sind auch maßgeschneiderte Perforationsregelwerkzeuge erhältlich.
Mit einem 3-mm-Perforationswerkzeug kann die Maschine beispielsweise mehrere Male verarbeiten, um 4 mm, 5 mm, 6 mm und andere erforderliche Breiten zu erreichen.
Dies bietet Stanzformherstellern eine größere Flexibilität, ohne dass für jede Perforationsspezifikation ein separates Werkzeug erforderlich ist.
Mehr als nur Perforationsregeln
Der X1E PRO beschränkt sich nicht nur auf die Erstellung von Perforationslinien.
Es kann auch zur Bearbeitung von Brücken und Kanten verwendet werden, was es zu einem vielseitigen Werkzeug für Anwendungen im Stanzformenbau macht.
Mit seinen flexiblen Softwareeinstellungen, mehreren Werkzeugoptionen und der einfachen Bedienung
Die Rillschneidemaschine ADEWO
Wenn das Lochlineal nach der Bearbeitung in eine bestimmte Form gebogen werden muss, kann einADEWO Automatische Regelbiegemaschineist sehr zu empfehlen.

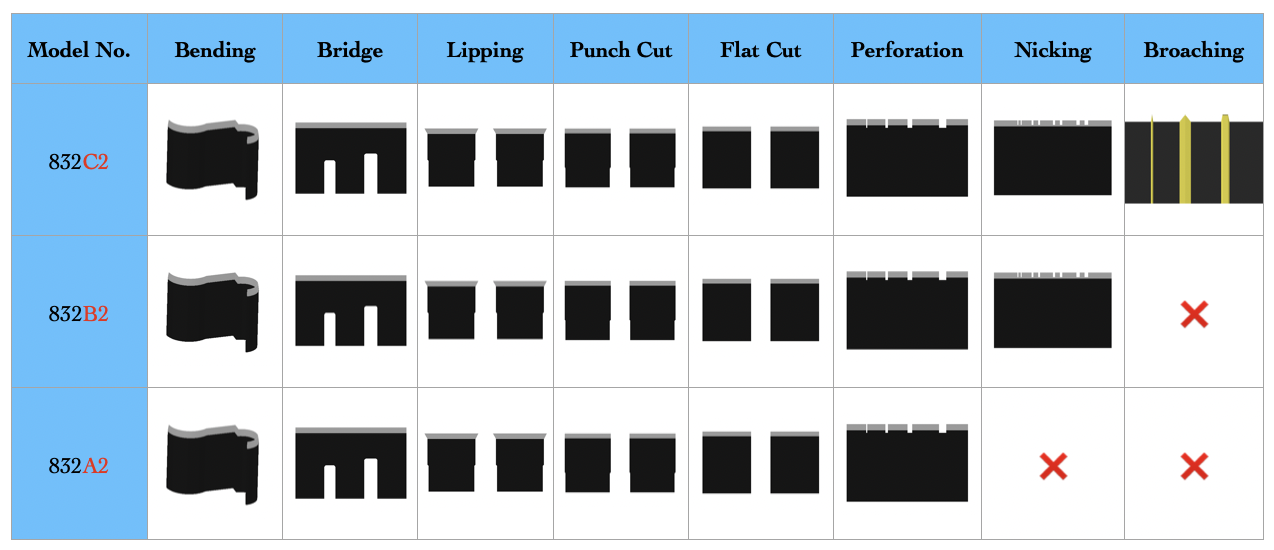

Alle Modelle der automatischen Linealbiegemaschinen der ADEWO 832-Serie können Perforationslinien verarbeiten und gleichzeitig automatisches Biegen durchführen.
Bereitstellung einer effizienten Lösung für Stanzformhersteller, die sowohl Perforationsbearbeitung als auch Linealbiegen benötigen.
Wie wählt man die richtige automatische Biegemaschine für Maßstäbe aus?
Wenn Sie eine automatische Biegemaschine für die Herstellung von Perforationslinien in Betracht ziehen, empfehlen wir Ihnen die Lektüre unseres Artikels
“Wie wählt man die richtige automatische Biegemaschine für Maßstäbe aus?”
Neben der Verarbeitung von Perforationslinien bieten die automatischen Linienbiegemaschinen von ADEWO viele weitere Funktionen, einschließlich Biegen, Räumen, Kerben, Perforieren, Überbrücken, Kantenschneiden und Schneiden.
Die Auswahl des richtigen Modells entsprechend Ihren spezifischen Anforderungen an den Formenbau kann dazu beitragen, die Produktionseffizienz und -flexibilität zu verbessern.
Benötigen Sie Hilfe bei der Auswahl der richtigen Maschine?
Wenn Sie Fragen zu Stanzlinien oder Stanzmaschinen haben, können Sie sich gerne an uns wenden.
Unser Team geht gerne auf Ihre Anforderungen ein und empfiehlt Ihnen die am besten geeignete Maschine für Ihre Anwendung.
