In der Stanzformindustrie ist das Stahlmaß die Schneidkante der Stanzform. Seine Genauigkeit bestimmt die Qualität jeder Schachtel, jedes Kartons oder jedes Verpackungsprodukts, das geschnitten wird. Ein Stahlmaßstab, der auch nur um den Bruchteil eines Millimeters ungenau gebogen ist, führt zu einer Matrize, die nicht sauber schneidet, was zu kostspieligem Produktionsabfall führt. Jahrzehntelang war das Biegen von Stahlmaßstäben ein manueller Vorgang, der den Einsatz von Handwerkzeugen und physischen Schablonen durch erfahrene Bediener erforderte. Die Ergebnisse waren nur so gut wie die Fähigkeiten des Bedieners und es war schwierig, Konsistenz zu erreichen. Die Einführung der automatischen Biegemaschine veränderte diesen Prozess und brachte die Präzision der numerischen Computersteuerung auf das Biegen von Stahlmaßstäben.

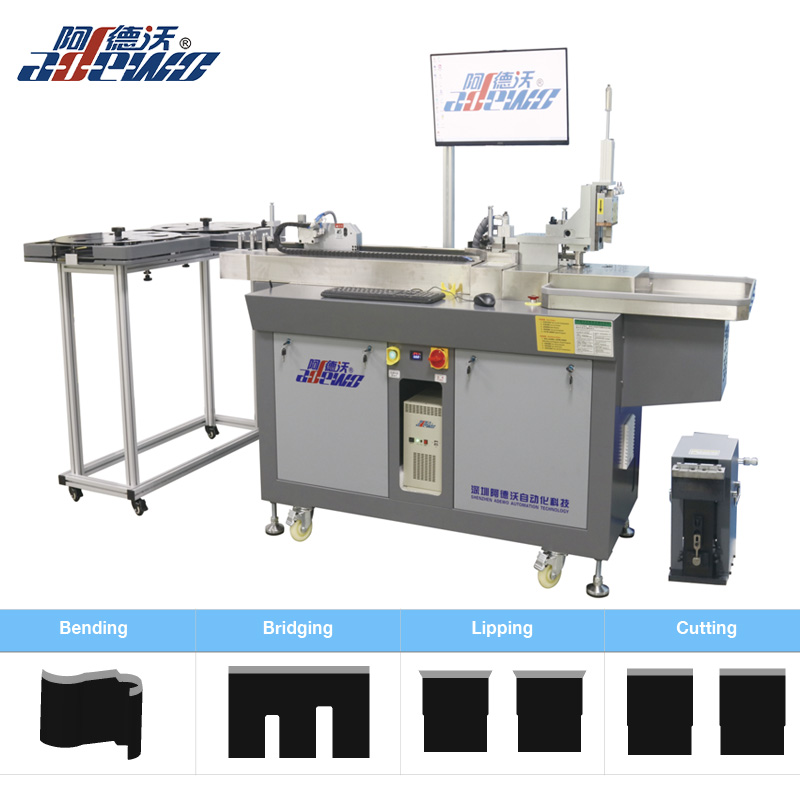

Der Kern der Genauigkeit der automatischen Biegemaschine liegt in ihrer Biegefunktion. Bei dieser Funktion handelt es sich nicht um eine einfache mechanische Aktion; Es handelt sich um ein ausgeklügeltes Zusammenspiel von Servomotoren, Präzisionswerkzeugen und Echtzeit-Steuerungsalgorithmen. DerBasismodell der automatischen Biegemaschine, entwickelt von Adewo Automation Equipment Co., Ltd., ist darauf ausgelegt, gleichmäßige, hochpräzise Biegungen zu liefern, die den hohen Anforderungen des modernen Formenbaus gerecht werden. Dieser Artikel bietet eine technische Analyse der Biegefunktion und erläutert die Mechanismen, die eine genaue Formgebung von Stahlmaßstäben ermöglichen. Wir werden das Servosteuerungssystem, die Geometrie des Biegewerkzeugs, die Kompensationsalgorithmen, die die Materialrückfederung berücksichtigen, und die Qualitätskontrollmaßnahmen untersuchen, die sicherstellen, dass jede Biegung präzise ist.
Die Biegefunktion in einem automatischen Bieger ist das mechanische und elektronische System, das ein gerades Stück Stahlmaßstab in eine präzise geformte Schneidkante umwandelt. Ein Stahlmaßstab ist ein Streifen aus gehärtetem Stahl mit einer scharfen Schneidkante auf der einen Seite und einem gezahnten oder glatten Körper auf der anderen Seite. Es wird im Stanzformenbau verwendet, um den Schnittweg einer Stanzform zu erstellen. Der automatische Bieger nimmt ein gerades Lineal, führt es dem Biegekopf zu und führt dann eine Reihe von Biegungen durch, um die gewünschte Form zu erzeugen. Die Biegefunktion muss in der Lage sein, Biegungen in verschiedenen Winkeln (normalerweise 90 Grad, aber auch andere Winkel) und Radien mit einem hohen Maß an Genauigkeit und Wiederholbarkeit zu erzeugen.
Die Biegefunktion setzt sich aus mehreren Schlüsselkomponenten zusammen. Der erste ist der Vorschubmechanismus, der das Stahlmaß bei jeder Biegung in die richtige Position vorschiebt. Der Vorschubmechanismus verwendet Präzisionsrollen oder ein Greifersystem, um das Lineal präzise zu bewegen. Die zweite Komponente ist der Biegekopf, der die Werkzeuge enthält, mit denen die Biegung tatsächlich hergestellt wird. Der Biegekopf verwendet typischerweise eine Kombination aus einem Biegestempel und einer Matrize oder einem Satz Rollen, um das Stahlmaß zu verformen. Die dritte Komponente ist das Steuerungssystem, das die Vorschub- und Biegevorgänge auf der Grundlage des programmierten Musters koordiniert. Das Steuerungssystem nutzt Servomotoren zum Antrieb der Vorschub- und Biegeachsen und stellt so sicher, dass die Bewegungen präzise und wiederholbar sind.
Die Genauigkeit der Biegefunktion wird durch die Präzision dieser Komponenten und der sie verwaltenden Steueralgorithmen bestimmt. BeiAdewo Automation Equipment Co., Ltd.Unser Basismodell der automatischen Biegevorrichtung ist so konzipiert, dass eine Biegegenauigkeit von +/- 0,1 mm für die Biegeposition und +/- 0,5 Grad für den Biegewinkel erreicht wird. Dieses Maß an Genauigkeit ist für die Herstellung von Matrizen unerlässlich, die die engen Toleranzen einhalten, die für hochwertige Verpackungen erforderlich sind. Die folgende Tabelle bietet eine Zusammenfassung der Schlüsselkomponenten der Biegefunktion und ihrer Rollen.
| Komponente | Funktion | Auswirkungen auf die Genauigkeit |
| Vorschubmechanismus | Bringt das Stahlmaß in die Biegeposition | Bestimmt die Genauigkeit der Biegeposition entlang der Regel |
| Kopf beugen | Bildet die Biegung im Stahlmaßstab | Bestimmt die Genauigkeit des Biegewinkels und -radius |
| Servomotoren | Antrieb der Vorschub- und Biegeachsen | Sorgen Sie für Präzision und Wiederholbarkeit der Bewegung |
| Kontrollsystem | Koordiniert Vorschub- und Biegevorgänge | Stellt sicher, dass die richtige Reihenfolge und die richtigen Parameter verwendet werden |
| Werkzeuge | Stempel oder Rollen, die die Biegung formen | Bestimmt die Qualität der Biegung und die Standzeit des Werkzeugs |
Die Servosteuerung ist die Grundlage für die Genauigkeit der Biegefunktion. Ein Servomotor ist ein Motor, der mit einem Feedback-Gerät, typischerweise einem Encoder, ausgestattet ist, der die Position und Geschwindigkeit des Motors an die Steuerung meldet. Die Steuerung vergleicht die tatsächliche Position mit der Sollposition und passt den Motoreingang an, um den Fehler zu minimieren. Diese Regelung ist für die Erzielung präziser und wiederholbarer Bewegungen unerlässlich. Bei einer automatischen Biegemaschine werden die Vorschubachse und die Biegeachse beide von Servomotoren angetrieben. Die Vorschubachse muss das Stahlmaß bei jeder Biegung in die exakte Position bewegen. Die Biegeachse muss das Biegewerkzeug im exakten Winkel drehen. Jeder Fehler in diesen Achsen führt zu einer ungenauen Biegung.
Die Präzision eines Servosystems wird von mehreren Faktoren bestimmt, darunter der Auflösung des Encoders, der Steifigkeit des mechanischen Systems und der Qualität des Steueralgorithmus. Ein hochauflösender Encoder kann sehr kleine Positionsänderungen erkennen, sodass der Controller Feineinstellungen vornehmen kann. Ein steifes mechanisches System sorgt dafür, dass die Bewegung des Motors ohne Spiel oder Biegung auf das Werkzeug übertragen wird. Ein gut abgestimmter Steueralgorithmus sorgt dafür, dass der Motor schnell und reibungslos auf Befehle reagiert, ohne Überschwingen oder Schwingungen. Bei Adewo Automation Equipment Co., Ltd. verwendet unser Basismodell Auto Bender hochauflösende Absolutwertgeber und eine starre mechanische Struktur, um eine präzise Servosteuerung zu gewährleisten. Unsere Steueralgorithmen sind so abgestimmt, dass sie eine schnelle und stabile Reaktion auf die anspruchsvollen Anforderungen beim Biegen von Stahlmaßstäben bieten.
Die folgende Tabelle vergleicht die Leistung einer servogesteuerten Biegefunktion mit einer schrittmotorgesteuerten Biegefunktion. Schrittmotoren sind eine weitere gängige Option zur Bewegungssteuerung, weisen jedoch Einschränkungen hinsichtlich Genauigkeit und Drehmoment auf.
| Parameter | Servosteuerung | Schrittmotorsteuerung |
| Rückmeldung | Closed-Loop (Encoder) | Offener Regelkreis (keine Rückmeldung) |
| Positionsgenauigkeit | Hoch (+/- 0,01 mm typisch) | Mäßig (+/- 0,05 mm typisch) |
| Wiederholbarkeit | Exzellent | Gut |
| Drehmoment bei hoher Geschwindigkeit | Hoch | Nimmt mit der Geschwindigkeit ab |
| Gefahr verlorener Schritte | Keine (geschlossener Regelkreis) | Bei Überlast möglich |
| Kosten | Höher | Untere |
Der Einsatz der Servosteuerung in unserem Basismodell der automatischen Biegemaschine ist ein Hauptgrund für die überlegene Biegegenauigkeit. Das Closed-Loop-Feedback stellt sicher, dass die Maschine immer die genaue Position der Vorschub- und Biegeachsen kennt und etwaige Fehler in Echtzeit korrigieren kann. Dies ist besonders wichtig beim Biegen hochfester Stahlmaßstäbe, die höhere Kräfte erfordern und dazu führen können, dass ein Schrittmotor Schritte verliert. Dank der Servosteuerung behält die Maschine ihre Genauigkeit auch unter anspruchsvollen Bedingungen.
Die Geometrie des Biegewerkzeugs ist ein weiterer entscheidender Faktor für die Erzielung präziser Biegungen. Die Werkzeugausstattung besteht aus dem Biegestempel und der Biegematrize bzw. in manchen Ausführungen aus einem Satz Formrollen. Die Form und Abmessungen des Werkzeugs bestimmen den Radius und den Winkel der Biegung. Das Werkzeug muss so konzipiert sein, dass es den Eigenschaften des Stahlmaßstabs entspricht, einschließlich seiner Dicke, Härte und dem gewünschten Biegeradius. Eine Nichtübereinstimmung zwischen Werkzeug und Maßstab kann zu ungenauen Biegungen, Rissen oder übermäßigem Werkzeugverschleiß führen.
Die wichtigsten Werkzeugparameter, die sich auf die Biegepräzision auswirken, sind der Stempelradius, die Matrizenöffnung und der Matrizenwinkel. Der Stempelradius bestimmt den Innenradius der Biegung. Die Matrizenöffnung bestimmt die Menge des gebogenen Materials und die Rückfederungseigenschaften. Der Gesenkwinkel bestimmt den Endwinkel der Biegung. Bei einer standardmäßigen 90-Grad-Biegung beträgt der Matrizenwinkel normalerweise 90 Grad, Stempel und Matrize müssen jedoch so konstruiert sein, dass sie die Rückfederung des Stahlmaßstabs berücksichtigen. Unter Rückfederung versteht man die Tendenz des Materials, teilweise in seine ursprüngliche Form zurückzukehren, nachdem die Biegekraft entfernt wurde. Um eine 90-Grad-Biegung zu erreichen, muss das Werkzeug das Lineal beispielsweise um 92 Grad überbiegen, damit es auf 90 Grad zurückspringt.
Die Werkzeuge unseres Basismodells der automatischen Biegemaschine sind aus hochwertigem Werkzeugstahl gefertigt und präzisionsgeschliffen, um genaue Abmessungen zu gewährleisten. Die Werkzeuge sind außerdem für einen schnellen Wechsel ausgelegt, sodass der Bediener mit minimaler Ausfallzeit zwischen verschiedenen Biegeradien und -winkeln wechseln kann. Unsere Fabrik bei Adewo Automation Equipment Co., Ltd. bietet eine Reihe von Werkzeugoptionen für verschiedene Stahlbandtypen und Biegeanforderungen. Die folgende Tabelle fasst die wichtigsten Werkzeugparameter und ihre Auswirkungen auf die Biegepräzision zusammen.
| Werkzeugparameter | Funktion | Auswirkungen auf die Biegepräzision |
| Stanzradius | Bestimmt den Innenradius der Biegung | Wirkt sich direkt auf die Genauigkeit des Biegeradius aus |
| Die Öffnung | Bestimmt die Menge des gebogenen Materials | Beeinflusst die Rückfederung und den Endwinkel |
| Der Winkel | Bestimmt den endgültigen Winkel der Biegung | Muss die Rückfederung ausgleichen |
| Werkzeugmaterial | Bestimmt die Standzeit und Verschleißfestigkeit des Werkzeugs | Beeinflusst die Langzeitpräzision |
Neben der Werkzeugkonstruktion ist auch die Ausrichtung der Werkzeuge von entscheidender Bedeutung. Wenn Stempel und Matrize nicht perfekt ausgerichtet sind, wird die Biegung schief und das Lineal kann sich verdrehen. Unser Basismodell der automatischen Biegemaschine verwendet Präzisionsführungen und einen starren Rahmen, um sicherzustellen, dass die Werkzeuge während des Betriebs ausgerichtet bleiben. Diese Ausrichtung wird im Rahmen unserer routinemäßigen Wartungsverfahren überprüft und beibehalten.
Rückfederung ist der Feind präzisen Biegens. Beim Biegen eines Stahlmaßstabs erfährt das Material sowohl eine plastische als auch eine elastische Verformung. Die plastische Verformung ist dauerhaft, aber die elastische Verformung wird wiederhergestellt, wenn die Biegekraft entfernt wird. Durch diese Erholung federt das Lineal zurück, was zu einem Biegewinkel führt, der kleiner ist als der Winkel, in dem es gebogen wurde. Das Ausmaß der Rückfederung hängt von den Materialeigenschaften des Maßstabs, seiner Dicke und dem Biegeradius ab. Wenn die Rückfederung nicht kompensiert wird, ist der endgültige Biegewinkel ungenau.
Um genaue Biegungen zu erzielen, muss der automatische Bieger das Lineal überbiegen, um die Rückfederung auszugleichen. Das Ausmaß der Überbiegung wird durch einen Rückfederungskompensationsalgorithmus bestimmt. Dieser Algorithmus basiert auf den Materialeigenschaften der Regel und der Biegegeometrie. Der Algorithmus berechnet den erforderlichen Überbiegewinkel und befiehlt der Biegeachse, sich in diesen Winkel zu bewegen. Wenn die Biegekraft nachlässt, springt das Lineal in den gewünschten Winkel zurück. Die Genauigkeit des Kompensationsalgorithmus ist entscheidend für die Gesamtgenauigkeit der Biegefunktion.
Bei Adewo Automation Equipment Co., Ltd. verwendet unser Basismodell der automatischen Biegemaschine einen hochentwickelten Rückfederungskompensationsalgorithmus, der auf umfangreichen Tests verschiedener Stahlbandtypen basiert. Der Algorithmus berücksichtigt die Dicke, Härte und den gewünschten Biegeradius des Lineals. Der Bediener gibt einfach den gewünschten Biegewinkel und -radius ein und die Maschine berechnet automatisch die erforderliche Überbiegung. Die folgende Tabelle zeigt ein Beispiel für die Rückfederungskompensation für unterschiedliche Stahlmaßstabstärken.
| Linealstärke (mm) | Gewünschter Biegewinkel | Überbiegewinkel (typisch) | Rückfederungskompensation |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Der Rückfederungskompensationsalgorithmus ist ein Schlüsselmerkmal unseres Basismodells der automatischen Biegemaschine. Dadurch kann die Maschine präzise Biegungen herstellen, ohne dass manuelle Einstellungen durch Versuch und Irrtum erforderlich sind. Dies verbessert nicht nur die Genauigkeit, sondern erhöht auch die Produktivität, indem Rüstzeit und Materialverschwendung reduziert werden.
Genaue Biegungen zu erzielen ist eine Sache; Die Aufrechterhaltung dieser Genauigkeit im Laufe der Zeit ist eine andere Sache. Die Biegefunktion einer automatischen Biegemaschine unterliegt Verschleiß, thermischer Drift und anderen Faktoren, die ihre Leistung beeinträchtigen können. Um sicherzustellen, dass die Maschine weiterhin präzise Biegungen erzeugt, ist ein Prüf- und Wartungsprogramm unerlässlich. Dieses Programm sollte regelmäßige Kalibrierung, Inspektion der Werkzeuge und Überprüfung der Genauigkeit der Maschine anhand von Testschnitten umfassen.
Der Verifizierungsprozess umfasst typischerweise das Biegen eines Testlineals nach einem bekannten Muster und das anschließende Messen der resultierenden Form. Die Maße werden mit den programmierten Maßen verglichen. Überschreiten die Abweichungen die akzeptable Toleranz, wird die Maschine justiert bzw. neu kalibriert. Das Testmuster sollte verschiedene Biegewinkel und Radien umfassen, um sicherzustellen, dass die Maschine über den gesamten Bereich präzise arbeitet. Der Test sollte in regelmäßigen Abständen durchgeführt werden, beispielsweise zu Beginn jeder Schicht oder nach einem Werkzeugwechsel.
Bei Adewo Automation Equipment Co., Ltd. empfehlen wir den folgenden Überprüfungs- und Wartungsplan für unser Basismodell der automatischen Biegemaschine:
Die folgende Tabelle enthält eine Zusammenfassung der Überprüfungs- und Wartungsaufgaben für die Biegefunktion.
| Aufgabe | Frequenz | Zweck |
| Visuelle Inspektion von Werkzeugen | Täglich | Erkennen Sie Verschleiß oder Schäden |
| Testen Sie das Biegemuster | Wöchentlich | Überprüfen Sie die Maschinengenauigkeit |
| Schmierung beweglicher Teile | Wöchentlich | Reduzieren Sie den Verschleiß und sorgen Sie für eine reibungslose Bewegung |
| Inspektion von Servomotoren | Monatlich | Sorgen Sie für einen ordnungsgemäßen Betrieb und erkennen Sie Verschleiß |
| Vollständige Kalibrierung | Jährlich | Maschine auf Werksspezifikationen zurücksetzen |
Durch die Befolgung eines strukturierten Überprüfungs- und Wartungsprogramms können Benutzer unseres Basismodells der automatischen Biegemaschine sicherstellen, dass ihre Maschine über viele Jahre hinweg weiterhin präzise Biegungen erzeugt. Unser Werk bietet umfassende Schulungen und Unterstützung, um unsere Kunden bei der Umsetzung dieser Verfahren zu unterstützen.
Frage 1: Wie hoch ist die typische Biegegenauigkeit eines automatischen Biegegeräts des Basismodells?
Antwort: Die typische Biegegenauigkeit unseres Basismodells Auto Bender beträgt +/- 0,1 mm für die Biegeposition und +/- 0,5 Grad für den Biegewinkel. Dieses Genauigkeitsniveau ist für die meisten Anwendungen bei der Herstellung von Stahlmaßstäben geeignet. Für Anwendungen, die eine noch höhere Genauigkeit erfordern, bieten wir fortschrittliche Modelle mit Encodern mit höherer Auflösung und ausgefeilteren Kompensationsalgorithmen an.
Frage 2: Kann der automatische Bieger Stahlmaßstäbe mit unterschiedlichen Dicken biegen?
Antwort: Ja, das Basismodell der automatischen Biegemaschine kann Stahlmaßstäbe unterschiedlicher Dicke biegen. Das Steuerungssystem der Maschine umfasst eine Datenbank mit Biegeparametern für verschiedene Linealtypen und -dicken. Der Bediener wählt einfach den Linealtyp und die Dicke aus und die Maschine passt die Biegeparameter, einschließlich der Rückfederungskompensation, automatisch an. Dadurch ist die Maschine äußerst vielseitig und einfach zu bedienen.
Frage 3: Wie geht der automatische Bieger mit unterschiedlichen Biegeradien um?
Antwort: Der automatische Bieger kann durch den Einsatz unterschiedlicher Werkzeugsätze unterschiedliche Biegeradien bewältigen. Stempel und Matrize werden passend zum gewünschten Biegeradius ausgetauscht. Das Steuerungssystem der Maschine ist mit der Werkzeuggeometrie programmiert und passt die Biegeparameter automatisch an, um den richtigen Radius zu erzielen. Der Werkzeugwechsel erfolgt in der Regel schnell und einfach, sodass der Bediener mit minimaler Ausfallzeit zwischen verschiedenen Radien wechseln kann.
Frage 4: Was ist der maximale Biegewinkel, den die automatische Biegemaschine erreichen kann?
Antwort: Der maximale Biegewinkel hängt vom Werkzeug und der Maschinenkonstruktion ab. Bei einer Standardkonfiguration kann die Maschine Biegungen bis zu 90 Grad erzielen. Für spezielle Anwendungen können kundenspezifische Werkzeuge bereitgestellt werden, um andere Winkel, einschließlich spitzer und stumpfer Biegungen, zu erreichen. Unsere Fabrik bei Adewo Automation Equipment Co., Ltd. kann kundenspezifische Werkzeuge bereitstellen, um spezifische Anforderungen zu erfüllen.
Frage 5: Wie stellt der automatische Bieger sicher, dass sich die Biegungen entlang des Lineals in der richtigen Position befinden?
Antwort: Der automatische Bieger verwendet einen Präzisionsvorschubmechanismus, um das Stahlmaß bei jeder Biegung in die richtige Position zu bringen. Der Vorschubmechanismus wird von einem Servomotor angetrieben und vom CNC-System der Maschine gesteuert. Die Vorschubposition wird für jede Biegung programmiert und die Servosteuerung mit geschlossenem Regelkreis sorgt dafür, dass das Lineal genau positioniert wird. Die Maschine verwendet außerdem ein Sensorsystem, um die Vorderkante des Maßstabs zu erkennen und die Vorschubposition zu überprüfen.
Die Biegefunktion einer automatischen Biegemaschine ist ein hochentwickeltes System, das Präzisionsmechanik, fortschrittliche Servosteuerung und intelligente Software kombiniert, um Stahlmaßstäbe präzise zu formen. Die Genauigkeit der Biegefunktion wird durch die Präzision der Vorschub- und Biegeachsen, die Geometrie des Werkzeugs, die Wirksamkeit des Rückfederungskompensationsalgorithmus und die Genauigkeit des Überprüfungs- und Wartungsprogramms bestimmt. Das Basismodell der automatischen Biegemaschine von Adewo Automation Equipment Co., Ltd. ist darauf ausgelegt, ein Höchstmaß an Genauigkeit und Wiederholbarkeit zu bieten und es Stanzformherstellern zu ermöglichen, qualitativ hochwertige Stanzformen mit Zuversicht herzustellen.
